Multi-spindles Swiere Tap Machine
Wurkprinsipe
1. Machine ark bed kolom
2. Riem cover
3. Elektryske kabinet
4. Tapping ôfstân gear
5. Emergency stop switch
6. Limyt / Travel switch
7. Spindle
8. Motor

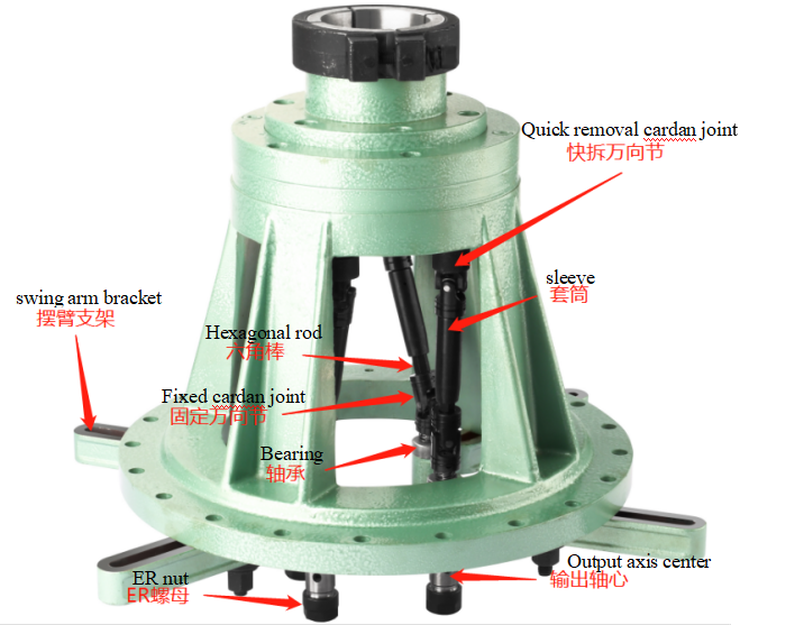

9. multi-spindel-ark
10. Column basis plaat
11. wurktafel
Produkt parameter
|
NEE. |
Ûnderdiel |
ST1 |
ST2 |
ST3 |
|
1 |
Working effektyf grutte berik |
220 × 230 mm |
340 × 340 mm |
340 × 340 mm |
|
2 |
Kolom bûtenste diameter |
Φ52 mm |
Φ85 mm |
Φ95 mm |
|
2 |
Spindle bûtenste diameter |
Φ42mm |
Φ70 mm |
Φ85 mm |
|
3 |
Spindle taper |
JT2S/B16 |
MT2/JT6 |
MT3 |
|
4 |
Spindle ein oan basis |
100-480 mm |
140-480 mm |
120-470 mm |
|
5 |
Spindle stroke |
45 mm |
65 mm |
65 mm |
|
6 |
Spindle rotation snelheid RPM |
420/760/1340 |
155/285/505 |
50/100/200 |
|
7 |
Spindle macht |
0,55 KW/4P |
1 HP/6P |
2HP/4P |
|
8 |
Maksimum tapkapasiteit fan 'e spil |
(S45C)M8 |
(S45C)M16 |
(S45C)M32 |
Key funksjes
⑴ Automatyske operaasje:
As de Multi-bediening fan swiere kraanmasjine spint, as de operaasje net goed is, benammen as it tapmateriaal sêft ferwurkingsmateriaal is, kin it ûnfolsleine triedden produsearje. Om de bêste tried by it oanboarjen te meitsjen, moat itselde prinsipe brûkt wurde as by it snijen fan draaibank. De masine hat in spesjale kombinaasje fan rek en gear. Dizze kombinaasje produsearret itselde effekt as de draaibank.
⑵ Automatyske syklus (trochgeande en inkele syklus)
Spindle draait foarút. Doe't de kraan berikt de fereaske djipte, de legere limyt microswitch trigger in omkearing, en de kraan unscrews. Trochrinnende syklus sil de spil wer nei foaren draaie, de kraan berikt de ynstelde djipte, de spil sil automatysk omkeare, en de kraan sil automatysk wer losdraaie. Yn in inkele syklus sil de tapping operaasje automatysk stopje as de spil berikt de boppeste limyt mikro switch nei omkearde rotaasje en de kraan is unscrewed.
Twa feiligensmaatregels om foar te kommen dat kranen brekke
Emergency reset switch:
①As de wriuwing te grut is of it operearjende gat is te ûndjip, en de ynderlike diameter fan it wurkstik is te lyts om oan 'e spesifikaasjes te foldwaan, sil de kraan maklik brutsen wurde. Om ûngemakken te foarkommen en de kraan te beskermjen, is dizze tapmasine foarsjoen fan in koppeling. It brûken fan it koppelprinsipe om oermjittige wriuwing te beheinen.
②As de kraan net is ôfstimd mei it sintrum fan it gat of d'r muoite is om te tikjen, sil de kraan automatysk in skoft stopje, dan omkearje en automatysk weromgean nei de oarspronklike posysje.
Oanfraach
De Multi-spindels swiere tapmasine is geskikt foar ferskate aluminiumprodukten
Oandacht en ûnderhâld
1. Strikt folgje de bestjoeringsprosedueres en deistich ûnderhâldsysteem
2. Foarkom dat stof yn it apparaat komt: Floating stof en metalen poeder kinne maklik feroarsaakje dat de isolaasjebestriding fan komponinten ôfnimme, mislearre of sels skea oan komponinten.
3. Underhâld fan it circuit board
4. Underhâld as it systeem foar in lange tiid net fan tapassing is: faaks it systeem oansette of in waarm-programma útfiere op de Multi-spindels Heavy Tap Machine
5. Ferfang de opslachbatterij geregeldwei
6. Regelmjittich skjin de waarmte dissipaasje en fentilaasje systeem fan it kabinet
7. Regelmjittich kontrolearje de rasterspanning fan it systeem
Wy jouwe ekin boarmasine
